论文名称：High-resolution Piano Transcription with Pedals by Regressing Onsets and Offsets Times

作者： Qiuqiang Kong, Bochen Li, Xuchen Song, Yuan Wan, Yuxuan Wang

Code：https://github.com/bytedance/piano_transcription

前言

自动音乐转谱（Automatic music transcription）是将音频转化为符号表示的任务，例如 Piano Rolls, guitar fretboard chart 和 Music Instrument Digital Interface(MIDI)，AMT 之于人工智能音乐就如同词嵌入之于自然语言处理一般不可或缺，其发展将会使下游任务受益匪浅。

钢琴转谱 AMT 中的一个具有较高挑战性的任务，它包含音高（pitch）、起音（onset）、偏移（offset）和速度（velocity，实际上指得是击键的速度，也就是音符的力度）（等音乐事件，其难点主要在于钢琴的复音（多个键同时被按下）

在之前的工作中，提出了用于多基音估计的概率谱平滑原理；频域和时域相结合的钢琴转录方法；非负矩阵分解 (NMF) 用于将频谱分解为复音音符，等等等等

这些转谱系统都需要先将音频分为帧（frames），每帧中储存着其音高、起音、偏移等信息，然而这存在一些问题：

钢琴音符的起音可以持续几帧而不是一帧
这些系统对标签和音频的错位很敏感，例如某个起始点错位了几帧，整个训练将会受到影响
为起音和偏移事件分配标签时存在歧义，例如由于混响和淡出效果，音符的偏移并不明显
系统的精度取决于跳帧的长度
缺乏对延音踏板的研究

针对上述问题，提出了一个高分辨率的踏板预测钢琴转谱系统，它将音符视作一个个连续的量，分为起音、衰减、延音和释音，并且能实现任意分辨率的转谱

HIGH-RESOLUTION PIANO TRANSCRIPTION

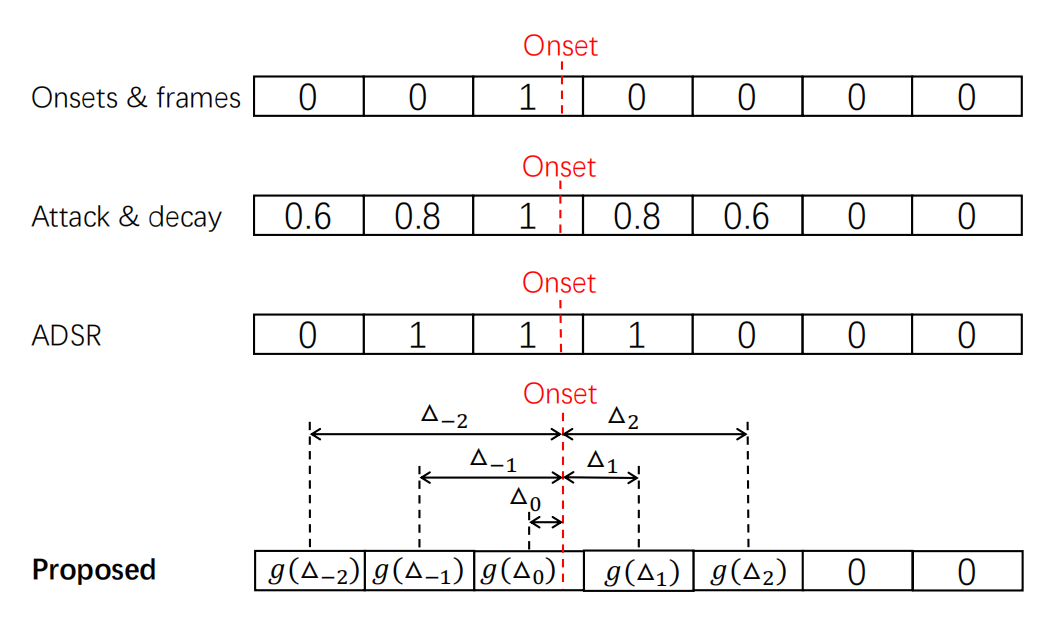

图中红线表示实际音符开始的位置，方格则表示帧

可以看到前三种转谱方法虽然能够愈发精细地建模钢琴声音的起落、延续和衰减，但是并不能得到音符精确的开始位置，因此其转谱的分辨率是有限的

通过预测钢琴音符的连续起始和结束时间来进行建模，而非对每一帧中起始和结束存在的概率进行预测，这个灵感来源于 YOLO，直接预测每帧中心和音符精确开始或结束时间之间的距离，因此，该方法理论上可以以任意分辨率捕获精确的起始和结束的信息。

在训练中，我们通过函数 $g$ 将时间差 $\Delta_i$ 编码为 $g(\Delta_i)$

\begin{cases} g(\Delta_i)=1-\frac{|\Delta_i|}{J\Delta},|i|<J\\ g(\Delta_i)=0,|i|>J \end{cases}

这里的 $J$ 是一个控制目标清晰度 sharpness 的超参数

较大的 $J$ 表示更 smoother 的目标

较小的 $J$ 表示更 sharper 的目标

当 $J=1,\Delta_0=0$ 时，等价与 Onsets&frames

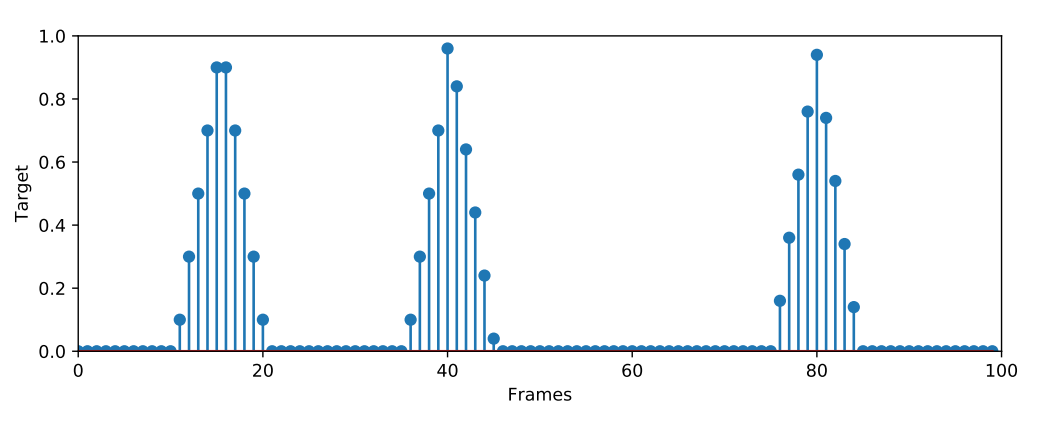

下图表示了当 $J=5$ 时的情况

可以看到，它与 Attack&decay 有一定的相似性，然是该方法能够包含更精准的音符开始时间

细节

Regress onsets and offsets times

如上述所说，通过预测钢琴音符的连续起始和结束时间来进行建模

在训练中，onsets 和 offsets 的回归目标都是形状为 $T\times k$ 的矩阵，其值介于 0 与 1 之间，设其为 $G_{on},G_{off}$ ，设预测值为 $R_{on},R_{off}$ ，则其 loss 定义为：

l_{on}=\sum_{t=1}^{T}\sum_{k=1}^{K}l_{bce}(G_{on}(t,k),R_{on}(t,k))\\ l_{off}=\sum_{t=1}^{T}\sum_{k=1}^{K}l_{bce}(G_{off}(t,k),R_{off}(t,k))

Velocity estimation

$Velocity$ 在这里表示的是手指敲击琴键的速度，简介代表着声音的响度，在 MIDI 文件中，其值为 $[0,128)$ ，先将其归一化到 $[0,1)$ ，与预测 onset 和 offset 类似，其损失函数定义为：

l_{vel}=\sum_{t=1}^{T}I_{on}(t,k)\cdot l_{bce}(I_{vel}(t,k),P_{vel}(t,k))

这里的 $I_{vel},P_{vel}$ 分别代表标签和预测， $I_{on}$ 为 01 二值矩阵，1 表示 onset，因为只需要预测存在 onset 的帧的响度

最后乘以 128 放缩回去

Entire system

与其他系统的输入相同，将音频转换为形状为 $T\times F$ 的对数梅尔谱矩阵

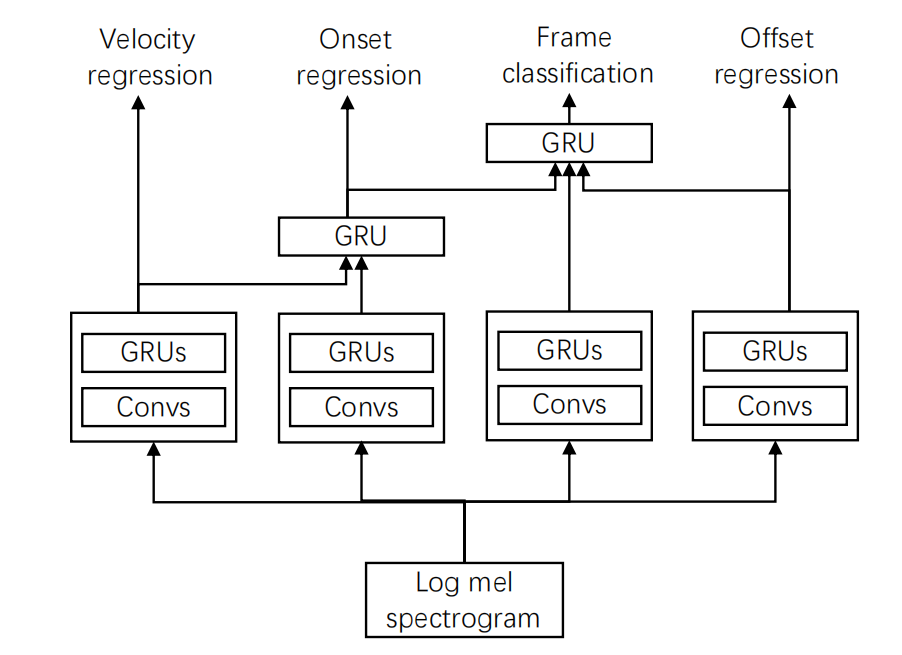

整个系统主要分为四个模块——速度回归、起始回归、逐帧分类 和 结束回归

在每个模块中，使用多层卷积进行建模，然后使用双向门控循环单元 (biGRU)，其中卷积层用于提取高级信息，而 biGRU 用于提取长距离信息

在 GRU 之后会使用全连接层进行回归或者分类

在这里，使用力度回归的结果对起始回归的预测进行指导，显然它们存在着相互影响的关系

同理，使用起始回归和结束回归的结果对逐帧分类的预测进行指导

总的损失函数如下（都在上文提到过）：

l_{note}=l_{fr}+l_{on}+l_{off}+l_{vel}

Inference

最终输出时，将结果处理为 $[note,onset,offset,velocity]$ 的格式，我们会得到如图所示结果，然而，这样的分辨率仍然受限于跳帧大小，因此提出一种高分辨率转谱方法

首先，对上图的 起始回归 预测进行局部最大值的检测，若大于起始阈值（onset threshold），则说该帧附近存在 $onset$ 或 $offset$

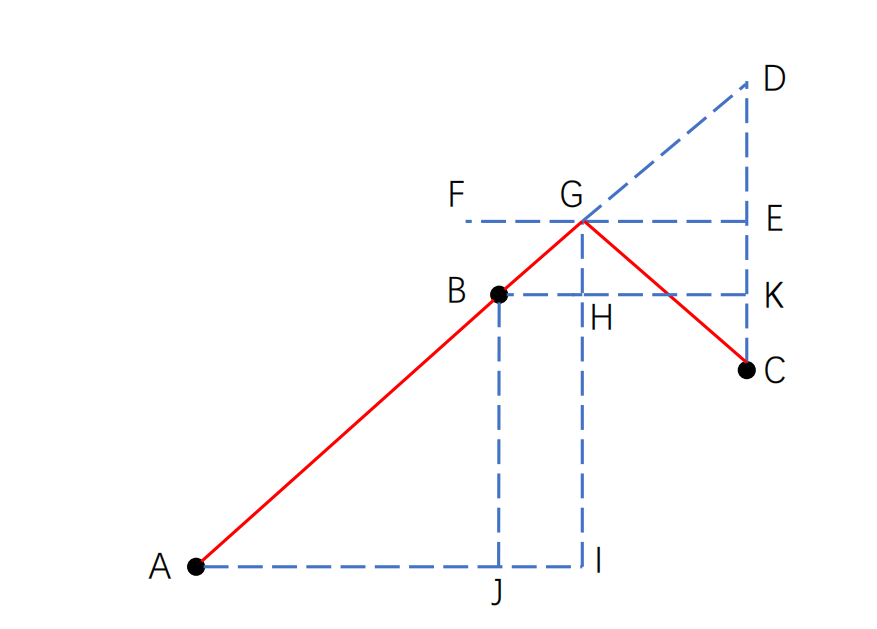

接下來分析其精确的开始或结束时间。对于具有局部最大值的帧，取其前后各一帧组成三帧三元组，分别表示为 A、B、C

点 G 则是精确时间，我们认为 AG 和 CG 关于垂线 GI 对称，假设，C 的输出值大于 A，由相似三角形容易得到：
$BH=\frac{x_B-x_{A}}{2}\frac{y_C-y_A}{y_B-y_A}$
同理，当 结束回归 超过结束阈值或者帧预测低于帧阈值，则检测到音符结束

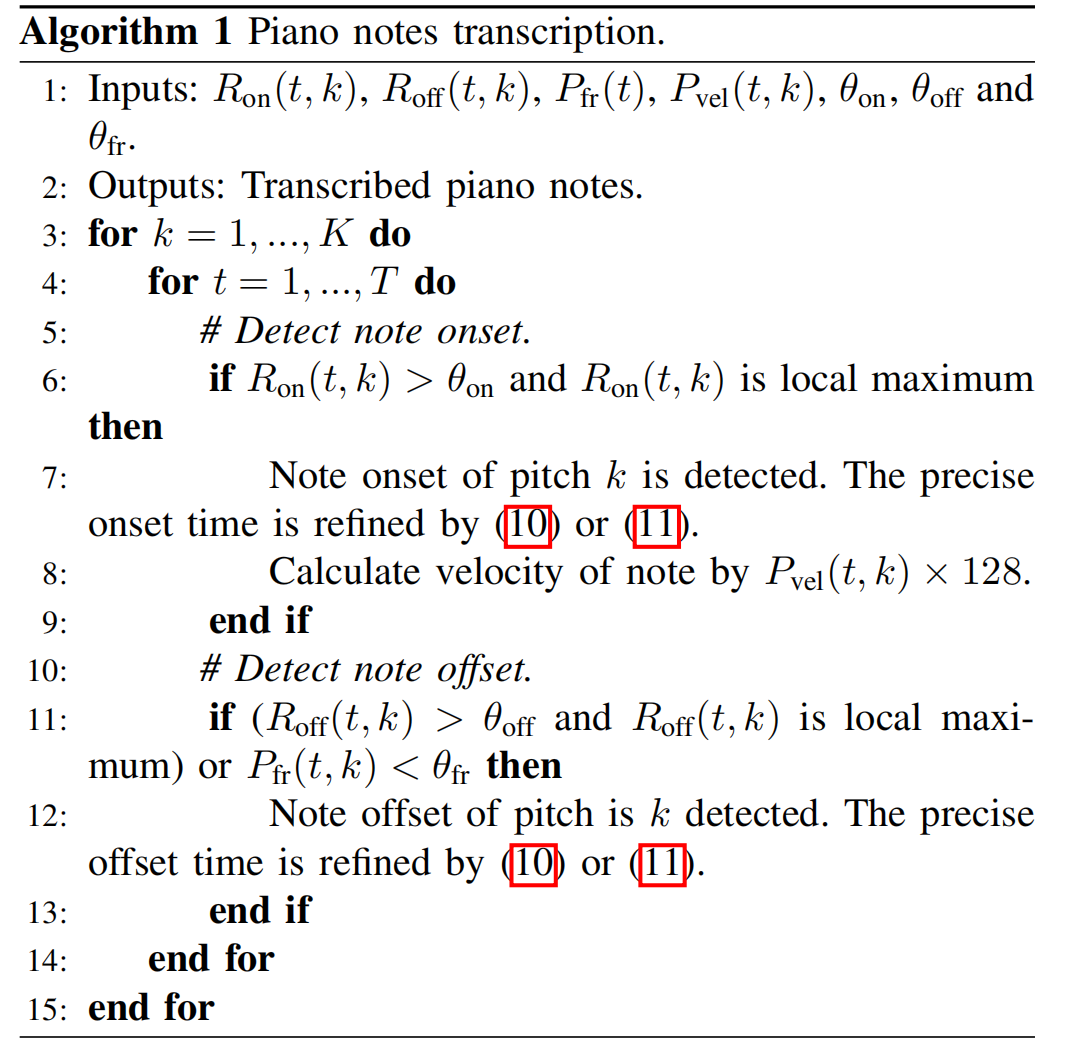

整个转谱算法的伪代码如下:

SUSTAIN PEDAL TRANSCRIPTION

延音踏板是钢琴的重要组成部分之一，当踩下延音踏板时，制动器将从琴弦上移开以使琴弦自由振动来达到延音的效果，然而，之前的很多工作都没有将踏板预测包含其中。

在 MIDI 格式中，踏板的值为 $[0,128)$ ，为了简化这个问题，本系统仅会预测踏板的 on 和 off，并且不考虑高级延音踏板技术，如半踏板等，MIDI 值大于 64 的被视为 on，小于 64 的被视为 off。

与音符预测类似，将踏板预测目标分为 起始回归、结束回归 和 逐帧分类，分别表示为 $G_{ped\_on},G_{ped\_off},I_{ped\_fr}$ ，逐帧目标依然是 01 二值

整个踏板预测系统的损失函数为：

l_{ped\_on}=\sum_{T=1}^{T}l_{bce}(R_{ped\_on}(t),P_{ped\_on}(t))\\ l_{ped\_off}=\sum_{T=1}^{T}l_{bce}(R_{ped\_off}(t),P_{ped\_off}(t))\\ l_{ped\_fr}=\sum_{T=1}^{T}l_{bce}(I_{ped\_fr}(t),R_{ped\_fr}(t))\\ l_{ped}=l_{ped\_on}+l_{ped\_off}+l_{ped\_fr}

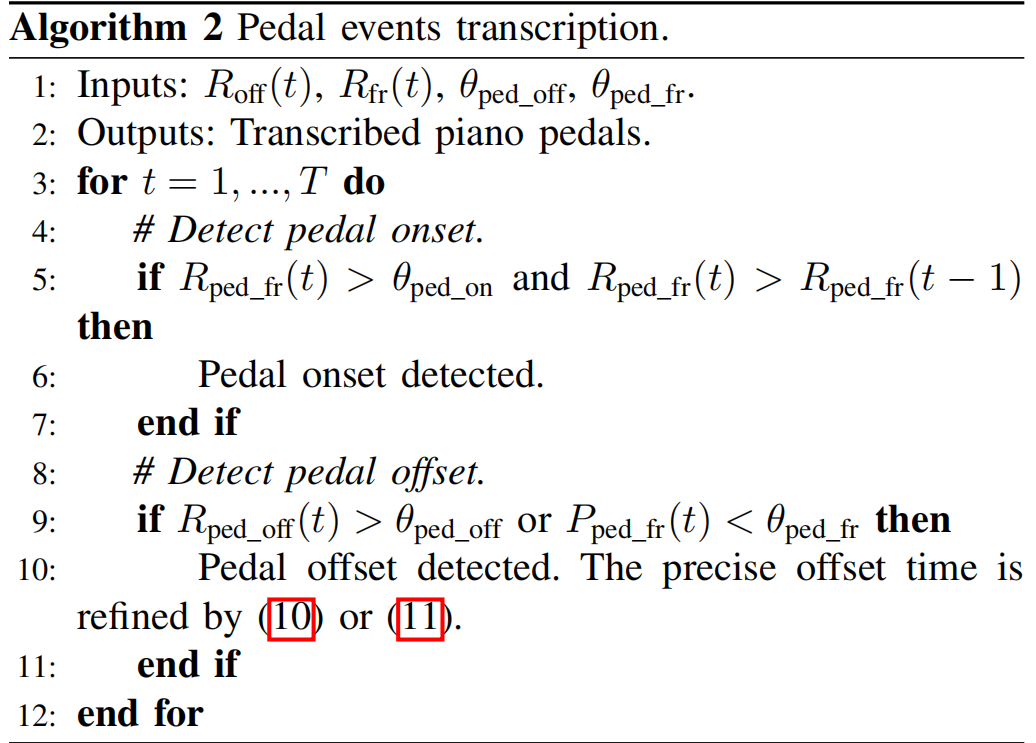

踏板预测的伪代码如下：

EXPERIMENTS

数据集：使用 MAESTRO 数据集，一个包含成对录音和 MIDI 文件的大规模数据集，集成了超过 200 小时的钢琴独奏曲，时间分辨率约为 3 毫秒，每个音乐录音都包含作曲家、名称和表演年份的信息

预处理：
