Swin Transformer： Hierarchical Vision Transformer using Shifted Windows
论文名称：Swin Transformer: Hierarchical Vision Transformer using Shifted Windows
作者：Ze Liu ，Yutong Lin，Yue Cao，Han Hu，Yixuan Wei，Zheng Zhang，Stephen Lin，Baining Guo
动机与介绍
动机：
正如无数物理学家为之奋斗的大一统理论，物理学和人类文明的进步都能从中受益很多；那么是否存在一个统一的基础模型在 NLP 与 CV 之间呢？本文正是为此做出了探索。
自 AlexNet 以来，CNN 作为骨干（backbone）在计算机视觉中得到了广泛应用；另一方面，自然语言处理中的网络结构的演变则走了一条不同的道路，自 2017 年以来，Transformer 便一直占据统治地位。
Transformer 是为序列建模和转换任务而设计的，它以关注数据中的长期依赖关系而著称。其在 NLP 领域的巨大成功吸引了人们研究它对 CV 的适应性，最近的实验显示其在图像分类和联合视觉语言建模方面有所成效。
同样，也有很多 NLP 的工作尝试使用卷积建模，为实现 NLP/CV 共享基础模型而做出努力。

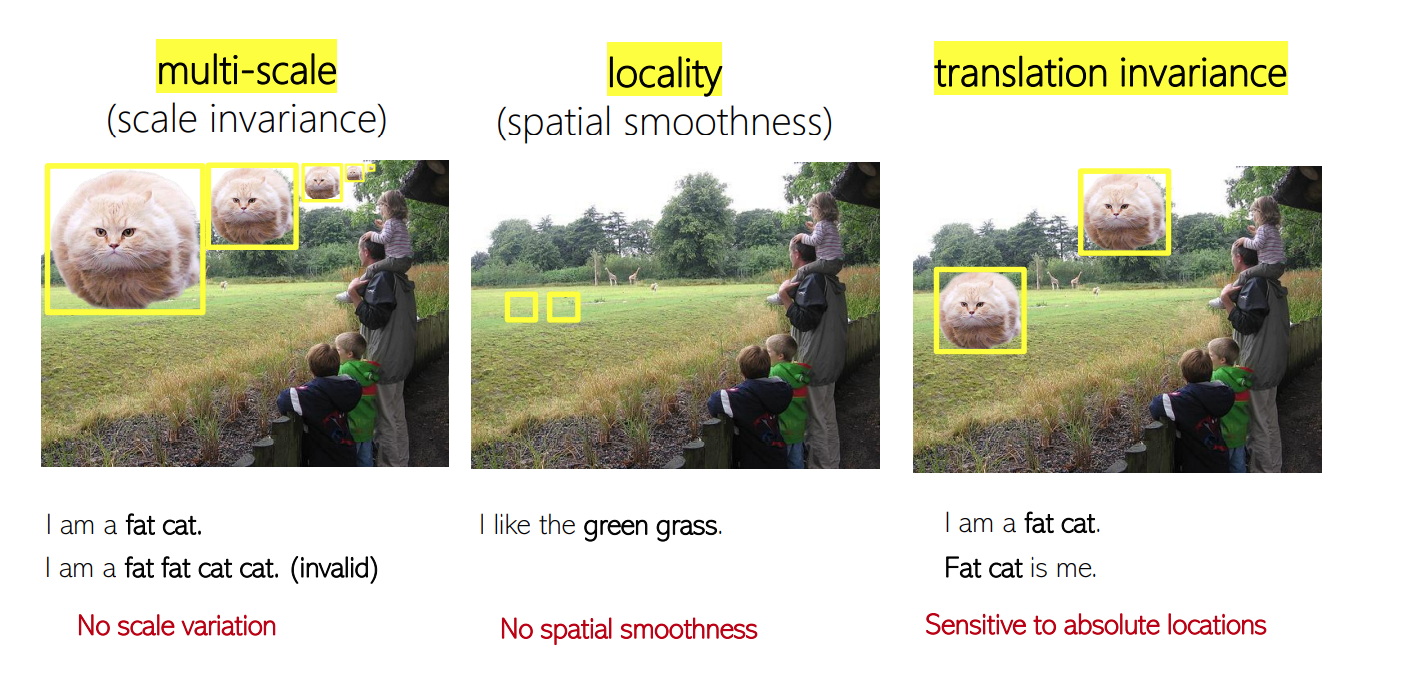

NLP 与 CV 的主要区别：
- multi-scale：在 CV 中，多尺度是十分重要的，而在 NLP 中，每个词都被表示为相同大小的 token，表现为尺度不变；
- locality：在一张图片中，相近的区域往往会很相似，表现为空间平滑性，而在一个句子中，相邻的词语却很少拥有相似的意思；

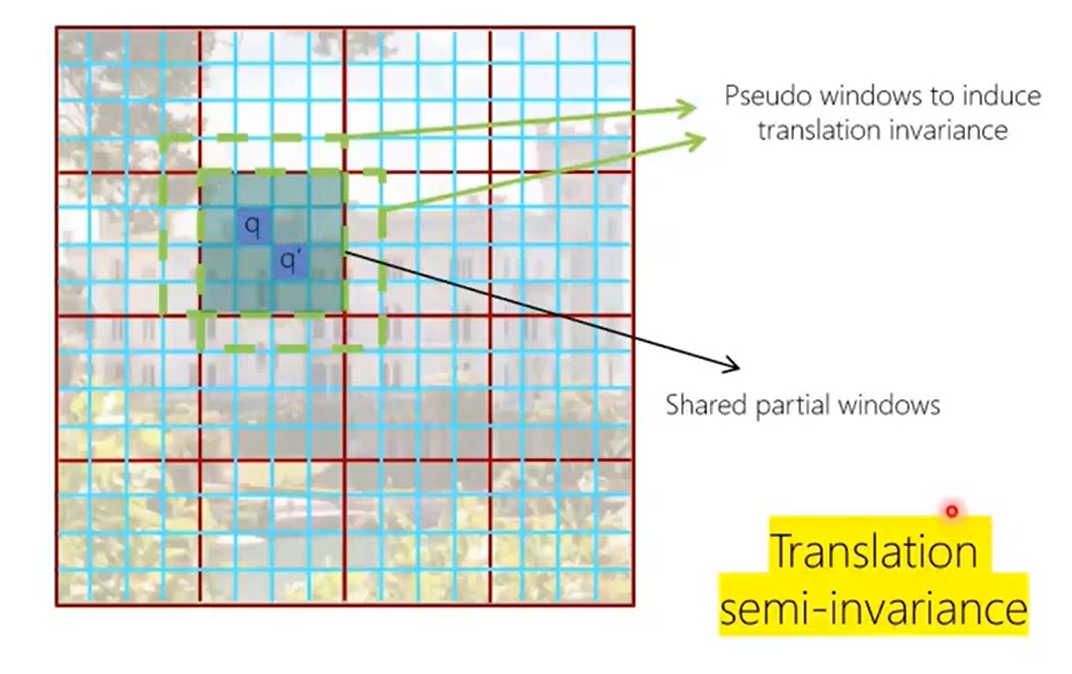

- translation invariance：众所周知，卷积的平移不变性带来了很好的泛化能力，不论猫在图片的哪一个位置，都会被识别 出来，而在 NLP 中，相同词语所在句子的不同位置中，则表示完全不同的意思。
利用上述性质，将 Transformer 和 CNN 中优秀的先验相结合，提出了 Swin Transformer.
本文的主要贡献有：

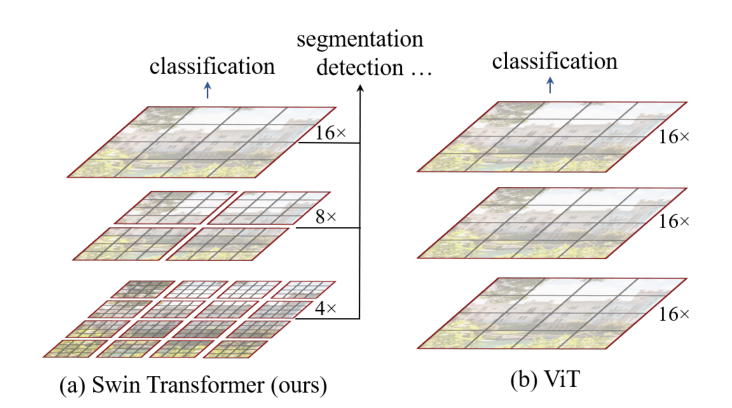

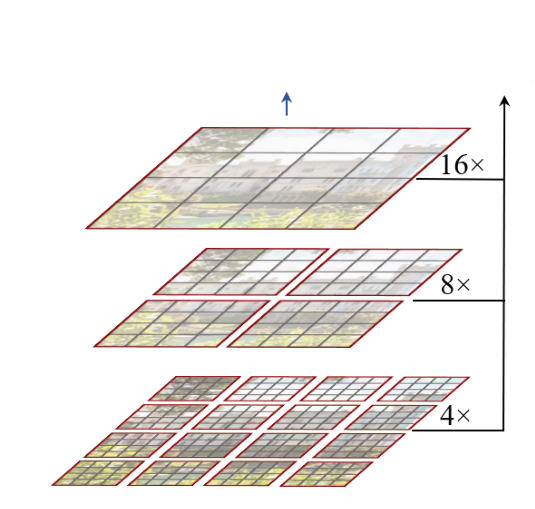

- 提出了一种分层 Transformer，其可以作为计算机视觉的通用主干网络，并且在各类下游任务上取得 SOTA；
- 通过 Shift Windows 实现了对输入图像尺寸的线性时间复杂度。
Method
整体结构

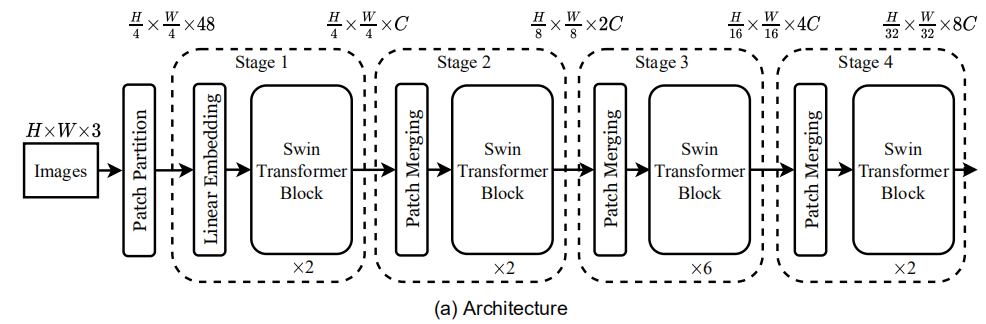

上图是 Swin Transformer 中最小版本的可视化结构图，其主要流程如下：
- 通过 Patch Partition 将输入的 RGB 图像分割成不重叠的 Patch，堆叠进 B 维度；
- 使用 Linear Embedding 将通道映射至 C；
- 紧接着使用两个连续的 Swin Transformer Block，将上述组合称为 Stage 1；
- 为了获得分层表示，通过 Patch Merging 对 Stage 1 的输出继续进行分块，并且同样会使用 Linear Layer 进行通道降维，再使用几个连续的 Swin Transformer Block；如此，便能构成更多的 Stage.
Shifted Window based Self-Attention

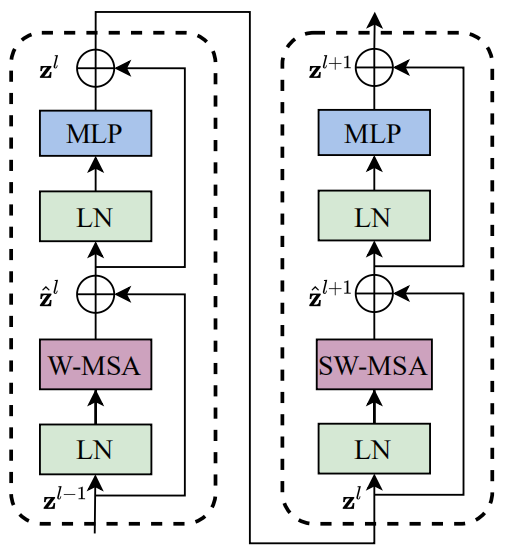

连续的 Swin Transformer 如上图所示，其主要流程如下：
-
对于第一个 Swin Transformer Block，会先对输入 使用 LayerNorm，然后使用 W-MSA（Window based Self-Attention），并且使用残差连接得到 ，可以写成如下形式：
-
接下来使用 LN、MLP（两层、GELU 激活函数）和残差连接的得到最终输出 ，可以写成如下形式：
-
对于接下来的 Swin Transformer Block，会将其 W-MSA 替换成 SW-MSA（Shifted Window based Self-Attention），可写成如下形式：
至此便完成了连续的 Swin Transformer Block 的构建，由于需要将这两种组合起来达到信息交换的目的，因此层数的设置应为偶数。
Self-attention in non-overlapped windows
为了实现线性的时间复杂度，提出在 Window（窗口）中进行建模，窗口以非重叠的方式均匀地划分图像，这种方式在局部窗口中进行 Patch 的关系建模，计算注意力时，会将 Patch 展品与标准多头自注意力的时间复杂度对比如下：
其中输入包含 个 Patch.
由于 M 是固定的，所有 W-MSA 对输入图像尺寸的复杂度呈线性。
Shifted window partitioning in successive blocks
虽然W-MSA 解决了 MSA 时间复杂度随输入二次增长的问题，但是不同窗口间没有信息交流，这显然会限制模型的建模能力。

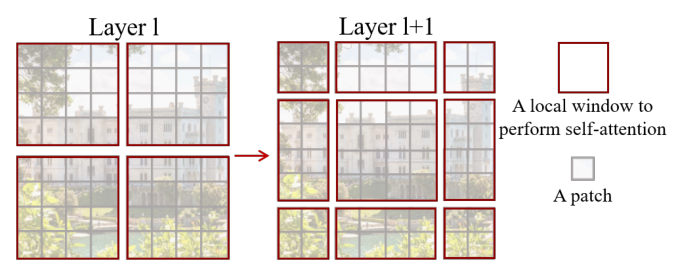

为了保持高效的同时进行有效建模，提出了 Shifted Window：
通过控制不同框的大小，实现上一层不同 Window 之间的信息交流，但是这样较难实现，并且 Window 的数量会从 增加到 ，并且某些 Window 的大小会小于 ，因此提出了一种更简单的方法来实现这个功能：

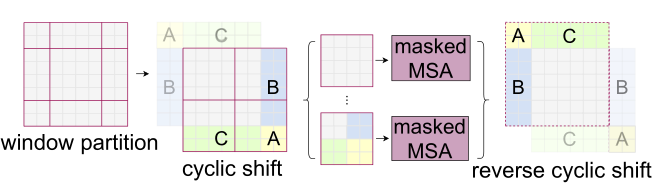

将原有的窗口以 M/2 的大小进行偏移，将多出的部分移动到相对的位置，这样就实现了不同 Window 之间的信息交流，偏移 M/2 是为了保证足够大范围进行信息交流。
需要注意的一点是，实际计算的过程中会使用 Mask，将上图右侧移动过来的位置给盖住，原因是这部分计算注意力没有意义，因为我们只需要计算邻近部分的注意力，cyclic shift 会造成图片对侧的部分移动到另一侧，显然我们是不需要计算对侧部分的
**虽然使用了 cyclic shift 依旧保持 window 的数量不增加，实际上我们仍然需要在 9 个 window 里计算自注意力 **

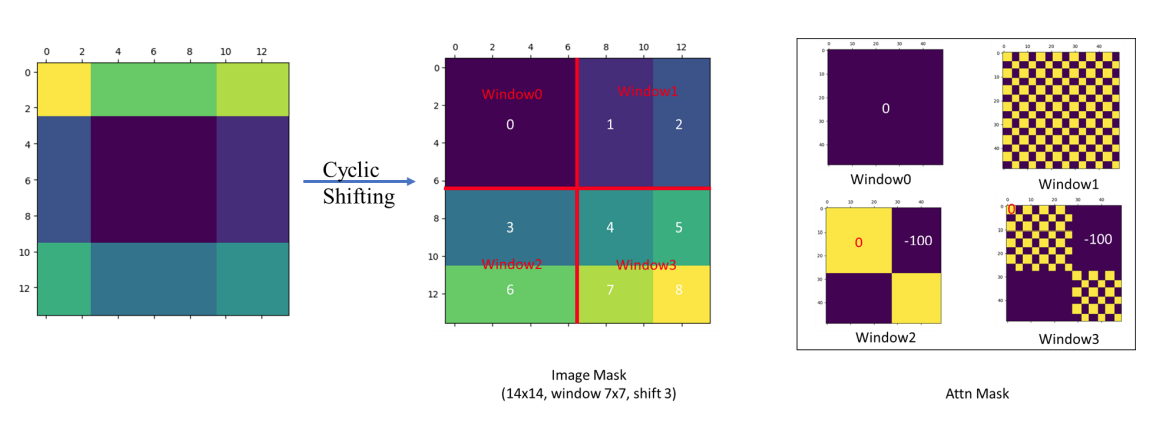

如上图所示，注意 mask 的尺寸，其直接作用在计算好的注意力矩阵上
-
window0 所包含的“像素”在空间位置上都是相邻的，因此 mask 为 0；
-
而 window1 所包含的 1 和 2 显然不是相邻的，而我们只需要他们计算各自区域内的注意力（相当于只在 1 和 2 内进行计算分别计算），window1 的 mask 如此之混乱，原因就在于注意力的计算过程，涉及到矩阵相乘，从 知乎 上偷了张图：

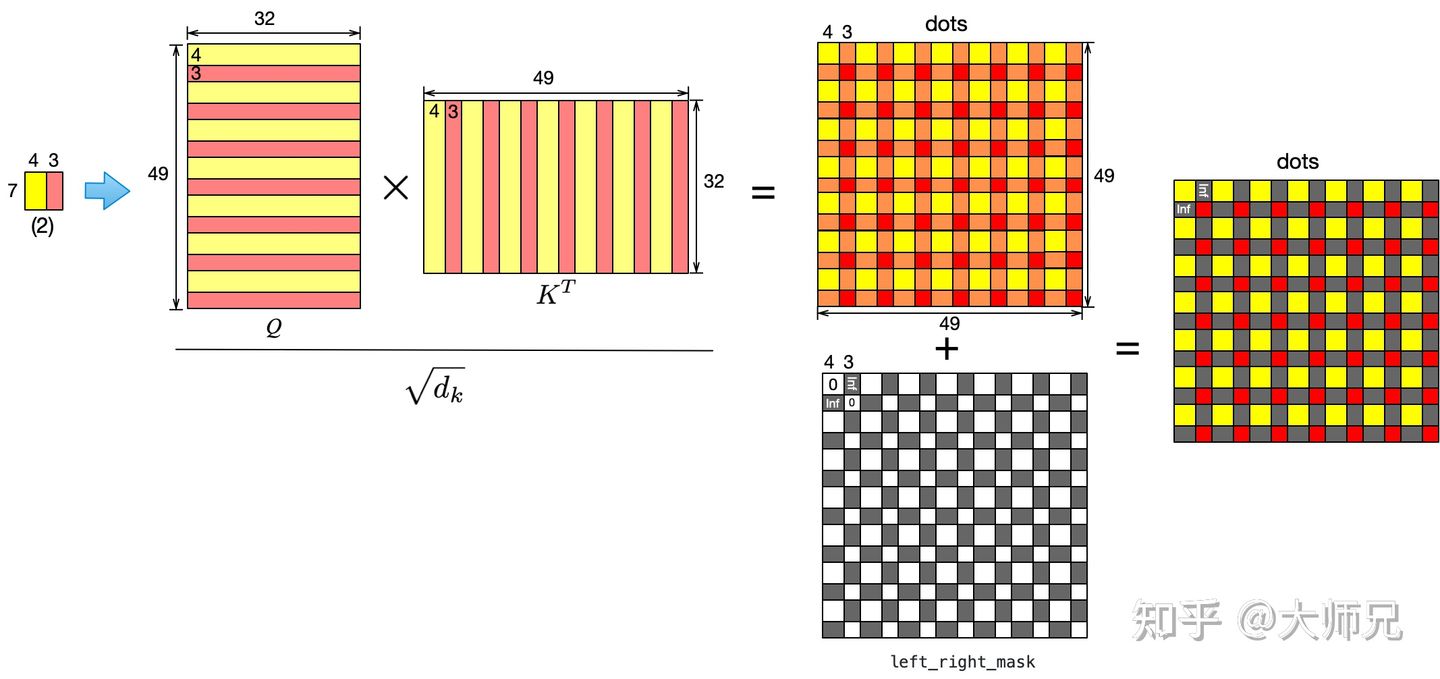

举个例子，window1 中的如上图最左边的所示，大小为 7×7，在映射到 KQV 之前，我们需要先将其 flatten，再经过 kqv 的映射，就成了上图中的 Q 和 K，当 Q 和 K 矩阵相乘时，我们实际上只需要黄色的地方与黄色的地方计算，粉色的地方与粉色的地方进行计算；矩阵相乘之后我们会得到右边的结果，橙色的地方即是我们不需要，因为我们使用 mask 与其相加，消除影响。
Relative position bias
添加了相对位置偏置 ，其描述每个 Window 相对于其它 Window 的相对位置，注意力公式可以写成：
该相对位置偏置可以学习，相较于绝对位置嵌入拥有更好的性能，主要原因是使用相同的绝对位置权重时，对每个 Query 来说，其拥有不同的窗口范围，这些不同的窗口相对于实际的共享窗口是有偏差的，消融实验中发现，某些任务绝对位置嵌入会甚至会造成精度降低。
由于每个轴上的相对位置的取值范围都是 ，于是生成一个小的偏置矩阵 ，相对位置偏置 从 中采样而来。
Patch merging
由于 transformer 中并没有分辨率的说法，作者设计了一个“下采样”的方法——Patch merging，具体实现方式是 CNN 中空间到深度的变换（Pixel Shuffle），将空间信息堆叠进通道中，相当于变相扩大了 Window 的大小
重要代码分析
Window operation
window_partition：
将输入图像分割成 大小的 patch，并堆叠进 Batch 维度。
def window_partition(x, window_size):
"""
Args:
x: (B, H, W, C)
window_size (int): window size
Returns:
windows: (num_windows*B, window_size, window_size, C)
"""
B, H, W, C = x.shape
x = x.view(B, H // window_size, window_size,
W // window_size, window_size, C)
windows = x.permute(0, 1, 3, 2, 4, 5).contiguous(
).view(-1, window_size, window_size, C)
return windows
window_reverse：
恢复，用于残差连接之前。
def window_reverse(windows, window_size, H, W):
"""
Args:
windows: (num_windows*B, window_size, window_size, C)
window_size (int): Window size
H (int): Height of image
W (int): Width of image
Returns:
x: (B, H, W, C)
"""
B = int(windows.shape[0] / (H * W / window_size / window_size))
x = windows.view(B, H // window_size, W // window_size,
window_size, window_size, -1)
x = x.permute(0, 1, 3, 2, 4, 5).contiguous().view(B, H, W, -1)
return x
WindowAttention
该部分代码为 W-MSA 和 SW-MSA，具体切换依赖于输入数据和 mask，该模块只计算负责 Window 内的自注意力。
class WindowAttention(nn.Module):
r""" Window based multi-head self attention (W-MSA) module with relative position bias.
It supports both of shifted and non-shifted window.
Args:
dim (int): Number of input channels.
window_size (tuple[int]): The height and width of the window.
num_heads (int): Number of attention heads.
qkv_bias (bool, optional): If True, add a learnable bias to query, key, value. Default: True
qk_scale (float | None, optional): Override default qk scale of head_dim ** -0.5 if set
attn_drop (float, optional): Dropout ratio of attention weight. Default: 0.0
proj_drop (float, optional): Dropout ratio of output. Default: 0.0
"""
def __init__(self, dim, window_size, num_heads, qkv_bias=True, qk_scale=None, attn_drop=0., proj_drop=0.):
super().__init__()
self.dim = dim
self.window_size = window_size # Wh, Ww
self.num_heads = num_heads
head_dim = dim // num_heads
self.scale = qk_scale or head_dim ** -0.5
# define a parameter table of relative position bias
self.relative_position_bias_table = nn.Parameter(
torch.zeros((2 * window_size[0] - 1) * (2 * window_size[1] - 1), num_heads)) # 2*Wh-1 * 2*Ww-1, nH
# get pair-wise relative position index for each token inside the window
coords_h = torch.arange(self.window_size[0])
coords_w = torch.arange(self.window_size[1])
coords = torch.stack(torch.meshgrid([coords_h, coords_w])) # 2, Wh, Ww
coords_flatten = torch.flatten(coords, 1) # 2, Wh*Ww
relative_coords = coords_flatten[:, :, None] - \
coords_flatten[:, None, :] # 2, Wh*Ww, Wh*Ww
relative_coords = relative_coords.permute(
1, 2, 0).contiguous() # Wh*Ww, Wh*Ww, 2
relative_coords[:, :, 0] += self.window_size[0] - \
1 # shift to start from 0
relative_coords[:, :, 1] += self.window_size[1] - 1
relative_coords[:, :, 0] *= 2 * self.window_size[1] - 1
relative_position_index = relative_coords.sum(-1) # Wh*Ww, Wh*Ww
self.register_buffer("relative_position_index",
relative_position_index)
self.qkv = nn.Linear(dim, dim * 3, bias=qkv_bias)#使用一个线性层生成QKV，使用切片分开
self.attn_drop = nn.Dropout(attn_drop)
self.proj = nn.Linear(dim, dim)#对输出进行映射
self.proj_drop = nn.Dropout(proj_drop)
trunc_normal_(self.relative_position_bias_table, std=.02)
self.softmax = nn.Softmax(dim=-1)
def forward(self, x, mask=None):
"""
Args:
x: input features with shape of (num_windows*B, N, C)
mask: (0/-inf) mask with shape of (num_windows, Wh*Ww, Wh*Ww) or None
"""
B_, N, C = x.shape
qkv = self.qkv(x).reshape(B_, N, 3, self.num_heads, C //
self.num_heads).permute(2, 0, 3, 1, 4)
# make torchscript happy (cannot use tensor as tuple)
q, k, v = qkv[0], qkv[1], qkv[2]
q = q * self.scale #意义不明
attn = (q @ k.transpose(-2, -1))
relative_position_bias = self.relative_position_bias_table[self.relative_position_index.view(-1)].view(
self.window_size[0] * self.window_size[1], self.window_size[0] * self.window_size[1], -1) # Wh*Ww,Wh*Ww,nH
relative_position_bias = relative_position_bias.permute(
2, 0, 1).contiguous() # nH, Wh*Ww, Wh*Ww
attn = attn + relative_position_bias.unsqueeze(0)
if mask is not None: #当使用SW-MSA时，会使用mask
nW = mask.shape[0]
attn = attn.view(B_ // nW, nW, self.num_heads, N,
N) + mask.unsqueeze(1).unsqueeze(0)
attn = attn.view(-1, self.num_heads, N, N)
attn = self.softmax(attn)
else:
attn = self.softmax(attn)
attn = self.attn_drop(attn)
x = (attn @ v).transpose(1, 2).reshape(B_, N, C)
x = self.proj(x)
x = self.proj_drop(x)
return x
def extra_repr(self) -> str:
return f'dim={self.dim}, window_size={self.window_size}, num_heads={self.num_heads}'
def flops(self, N):
# calculate flops for 1 window with token length of N
flops = 0
# qkv = self.qkv(x)
flops += N * self.dim * 3 * self.dim
# attn = (q @ k.transpose(-2, -1))
flops += self.num_heads * N * (self.dim // self.num_heads) * N
# x = (attn @ v)
flops += self.num_heads * N * N * (self.dim // self.num_heads)
# x = self.proj(x)
flops += N * self.dim * self.dim
return flops
SwinTransformer
SwinTransformerBlock：
class SwinTransformerBlock(nn.Module):
r""" Swin Transformer Block.
Args:
dim (int): Number of input channels.
input_resolution (tuple[int]): Input resulotion.
num_heads (int): Number of attention heads.
window_size (int): Window size.
shift_size (int): Shift size for SW-MSA.
mlp_ratio (float): Ratio of mlp hidden dim to embedding dim.
qkv_bias (bool, optional): If True, add a learnable bias to query, key, value. Default: True
qk_scale (float | None, optional): Override default qk scale of head_dim ** -0.5 if set.
drop (float, optional): Dropout rate. Default: 0.0
attn_drop (float, optional): Attention dropout rate. Default: 0.0
drop_path (float, optional): Stochastic depth rate. Default: 0.0
act_layer (nn.Module, optional): Activation layer. Default: nn.GELU
norm_layer (nn.Module, optional): Normalization layer. Default: nn.LayerNorm
"""
def __init__(self, dim, input_resolution, num_heads, window_size=7, shift_size=0,
mlp_ratio=4., qkv_bias=True, qk_scale=None, drop=0., attn_drop=0., drop_path=0.,
act_layer=nn.GELU, norm_layer=nn.LayerNorm):
super().__init__()
self.dim = dim
self.input_resolution = input_resolution
self.num_heads = num_heads
self.window_size = window_size
self.shift_size = shift_size
self.mlp_ratio = mlp_ratio
if min(self.input_resolution) <= self.window_size:
# if window size is larger than input resolution, we don't partition windows
self.shift_size = 0
self.window_size = min(self.input_resolution)
assert 0 <= self.shift_size < self.window_size, "shift_size must in 0-window_size"
self.norm1 = norm_layer(dim)
self.attn = WindowAttention(
dim, window_size=to_2tuple(self.window_size), num_heads=num_heads,
qkv_bias=qkv_bias, qk_scale=qk_scale, attn_drop=attn_drop, proj_drop=drop)
self.drop_path = DropPath(
drop_path) if drop_path > 0. else nn.Identity()
self.norm2 = norm_layer(dim)
mlp_hidden_dim = int(dim * mlp_ratio)
self.mlp = Mlp(in_features=dim, hidden_features=mlp_hidden_dim,
act_layer=act_layer, drop=drop)
if self.shift_size > 0: # shift_size表示使用SW-MSA
# calculate attention mask for SW-MSA
H, W = self.input_resolution
img_mask = torch.zeros((1, H, W, 1)) # 1 H W 1
h_slices = (slice(0, -self.window_size),
slice(-self.window_size, -self.shift_size),
slice(-self.shift_size, None))
w_slices = (slice(0, -self.window_size),
slice(-self.window_size, -self.shift_size),
slice(-self.shift_size, None))
cnt = 0
for h in h_slices:
for w in w_slices:
img_mask[:, h, w, :] = cnt
cnt += 1
# nW, window_size, window_size, 1
mask_windows = window_partition(img_mask, self.window_size)
mask_windows = mask_windows.view(-1,
self.window_size * self.window_size)
attn_mask = mask_windows.unsqueeze(1) - mask_windows.unsqueeze(2)
attn_mask = attn_mask.masked_fill(
attn_mask != 0, float(-100.0)).masked_fill(attn_mask == 0, float(0.0))
else:
attn_mask = None
self.register_buffer("attn_mask", attn_mask)
def forward(self, x):
H, W = self.input_resolution
B, L, C = x.shape
assert L == H * W, "input feature has wrong size"
shortcut = x
x = self.norm1(x)
x = x.view(B, H, W, C)
# cyclic shift
if self.shift_size > 0:
shifted_x = torch.roll(
x, shifts=(-self.shift_size, -self.shift_size), dims=(1, 2))
else:
shifted_x = x
# partition windows
# nW*B, window_size, window_size, C
x_windows = window_partition(shifted_x, self.window_size)
# nW*B, window_size*window_size, C
x_windows = x_windows.view(-1, self.window_size * self.window_size, C)
# W-MSA/SW-MSA
# nW*B, window_size*window_size, C
attn_windows = self.attn(x_windows, mask=self.attn_mask)
# merge windows
attn_windows = attn_windows.view(-1,
self.window_size, self.window_size, C)
shifted_x = window_reverse(
attn_windows, self.window_size, H, W) # B H' W' C ，还原
# reverse cyclic shift
if self.shift_size > 0:
x = torch.roll(shifted_x, shifts=(
self.shift_size, self.shift_size), dims=(1, 2)) # 使用torch.roll实现shift
else:
x = shifted_x
x = x.view(B, H * W, C)
# FFN
x = shortcut + self.drop_path(x)
x = x + self.drop_path(self.mlp(self.norm2(x)))
return x
stage：
下面的代码用来实现一个 stage，每个 stage 中的 MSA 部分包含偶数个 Swin Transformer Block
class BasicLayer(nn.Module):
""" A basic Swin Transformer layer for one stage.
Args:
dim (int): Number of input channels.
input_resolution (tuple[int]): Input resolution.
depth (int): Number of blocks.
num_heads (int): Number of attention heads.
window_size (int): Local window size.
mlp_ratio (float): Ratio of mlp hidden dim to embedding dim.
qkv_bias (bool, optional): If True, add a learnable bias to query, key, value. Default: True
qk_scale (float | None, optional): Override default qk scale of head_dim ** -0.5 if set.
drop (float, optional): Dropout rate. Default: 0.0
attn_drop (float, optional): Attention dropout rate. Default: 0.0
drop_path (float | tuple[float], optional): Stochastic depth rate. Default: 0.0
norm_layer (nn.Module, optional): Normalization layer. Default: nn.LayerNorm
downsample (nn.Module | None, optional): Downsample layer at the end of the layer. Default: None
use_checkpoint (bool): Whether to use checkpointing to save memory. Default: False.
"""
def __init__(self, dim, input_resolution, depth, num_heads, window_size,
mlp_ratio=4., qkv_bias=True, qk_scale=None, drop=0., attn_drop=0.,
drop_path=0., norm_layer=nn.LayerNorm, downsample=None, use_checkpoint=False):
super().__init__()
self.dim = dim
self.input_resolution = input_resolution
self.depth = depth
self.use_checkpoint = use_checkpoint
# build blocks
# 偶数层使用Shift，奇数层不用
self.blocks = nn.ModuleList([
SwinTransformerBlock(dim=dim, input_resolution=input_resolution,
num_heads=num_heads, window_size=window_size,
shift_size=0 if (
i % 2 == 0) else window_size // 2,
mlp_ratio=mlp_ratio,
qkv_bias=qkv_bias, qk_scale=qk_scale,
drop=drop, attn_drop=attn_drop,
drop_path=drop_path[i] if isinstance(
drop_path, list) else drop_path,
norm_layer=norm_layer)
for i in range(depth)])
# patch merging layer
if downsample is not None:
self.downsample = downsample(
input_resolution, dim=dim, norm_layer=norm_layer)
else:
self.downsample = None
def forward(self, x):
for blk in self.blocks:
if self.use_checkpoint:
x = checkpoint.checkpoint(blk, x)
else:
x = blk(x)
if self.downsample is not None:
x = self.downsample(x)
return x
Swin Transformer：
主干以及 head，将多个 stage 组合起来，但是对分割似乎不太友好，因为 Swin Transformer 只有下采样，上采样过程需要使用 CNN 的方法自行实现。
class SwinTransformer(nn.Module):
r""" Swin Transformer
A PyTorch impl of : `Swin Transformer: Hierarchical Vision Transformer using Shifted Windows` -
https://arxiv.org/pdf/2103.14030
Args:
img_size (int | tuple(int)): Input image size. Default 224
patch_size (int | tuple(int)): Patch size. Default: 4
in_chans (int): Number of input image channels. Default: 3
num_classes (int): Number of classes for classification head. Default: 1000
embed_dim (int): Patch embedding dimension. Default: 96
depths (tuple(int)): Depth of each Swin Transformer layer.
num_heads (tuple(int)): Number of attention heads in different layers.
window_size (int): Window size. Default: 7
mlp_ratio (float): Ratio of mlp hidden dim to embedding dim. Default: 4
qkv_bias (bool): If True, add a learnable bias to query, key, value. Default: True
qk_scale (float): Override default qk scale of head_dim ** -0.5 if set. Default: None
drop_rate (float): Dropout rate. Default: 0
attn_drop_rate (float): Attention dropout rate. Default: 0
drop_path_rate (float): Stochastic depth rate. Default: 0.1
norm_layer (nn.Module): Normalization layer. Default: nn.LayerNorm.
ape (bool): If True, add absolute position embedding to the patch embedding. Default: False
patch_norm (bool): If True, add normalization after patch embedding. Default: True
use_checkpoint (bool): Whether to use checkpointing to save memory. Default: False
"""
def __init__(self, img_size=224, patch_size=4, in_chans=3, num_classes=1000,
embed_dim=96, depths=[2, 2, 6, 2], num_heads=[3, 6, 12, 24],
window_size=7, mlp_ratio=4., qkv_bias=True, qk_scale=None,
drop_rate=0., attn_drop_rate=0., drop_path_rate=0.1,
norm_layer=nn.LayerNorm, ape=False, patch_norm=True,
use_checkpoint=False, **kwargs):
super().__init__()
self.num_classes = num_classes
self.num_layers = len(depths)
self.embed_dim = embed_dim
self.ape = ape
self.patch_norm = patch_norm
self.num_features = int(embed_dim * 2 ** (self.num_layers - 1))
self.mlp_ratio = mlp_ratio
# split image into non-overlapping patches
self.patch_embed = PatchEmbed(
img_size=img_size, patch_size=4, in_chans=in_chans, embed_dim=embed_dim,
norm_layer=norm_layer if self.patch_norm else None)
num_patches = self.patch_embed.num_patches
patches_resolution = self.patch_embed.patches_resolution
self.patches_resolution = patches_resolution
# absolute position embedding
if self.ape:
self.absolute_pos_embed = nn.Parameter(
torch.zeros(1, num_patches, embed_dim))
trunc_normal_(self.absolute_pos_embed, std=.02)
self.pos_drop = nn.Dropout(p=drop_rate)
# stochastic depth
dpr = [x.item() for x in torch.linspace(0, drop_path_rate,
sum(depths))] # stochastic depth decay rule
# build layers
self.layers = nn.ModuleList()
for i_layer in range(self.num_layers):
layer = BasicLayer(dim=int(embed_dim * 2 ** i_layer),
input_resolution=(patches_resolution[0] // (2 ** i_layer),
patches_resolution[1] // (2 ** i_layer)),
depth=depths[i_layer],
num_heads=num_heads[i_layer],
window_size=window_size,
mlp_ratio=self.mlp_ratio,
qkv_bias=qkv_bias, qk_scale=qk_scale,
drop=drop_rate, attn_drop=attn_drop_rate,
drop_path=dpr[sum(depths[:i_layer]):sum(
depths[:i_layer + 1])],
norm_layer=norm_layer,
downsample=PatchMerging if (
i_layer < self.num_layers - 1) else None,
use_checkpoint=use_checkpoint)
self.layers.append(layer)
self.norm = norm_layer(self.num_features)
self.avgpool = nn.AdaptiveAvgPool1d(1)
self.head = nn.Linear(
self.num_features, num_classes) if num_classes > 0 else nn.Identity()
self.apply(self._init_weights)
def _init_weights(self, m):
if isinstance(m, nn.Linear):
trunc_normal_(m.weight, std=.02)
if isinstance(m, nn.Linear) and m.bias is not None:
nn.init.constant_(m.bias, 0)
elif isinstance(m, nn.LayerNorm):
nn.init.constant_(m.bias, 0)
nn.init.constant_(m.weight, 1.0)
@torch.jit.ignore
def no_weight_decay(self):
return {'absolute_pos_embed'}
@torch.jit.ignore
def no_weight_decay_keywords(self):
return {'relative_position_bias_table'}
def forward_features(self, x):
x = self.patch_embed(x)
if self.ape:
x = x + self.absolute_pos_embed
x = self.pos_drop(x)
for layer in self.layers:
x = layer(x)
x = self.norm(x) # B L C
x = self.avgpool(x.transpose(1, 2)) # B C 1
x = torch.flatten(x, 1)
return x
def forward(self, x):
x = self.forward_features(x)
x = self.head(x)
return x
downsample
这里的下采样采用的是空间到深度的转换：
class PatchMerging(nn.Module):
r""" Patch Merging Layer.
Args:
input_resolution (tuple[int]): Resolution of input feature.
dim (int): Number of input channels.
norm_layer (nn.Module, optional): Normalization layer. Default: nn.LayerNorm
"""
def __init__(self, input_resolution, dim, norm_layer=nn.LayerNorm):
super().__init__()
self.input_resolution = input_resolution
self.dim = dim
self.reduction = nn.Linear(4 * dim, 2 * dim, bias=False)
self.norm = norm_layer(4 * dim)
def forward(self, x):
"""
x: B, H*W, C
"""
H, W = self.input_resolution
B, L, C = x.shape
assert L == H * W, "input feature has wrong size"
assert H % 2 == 0 and W % 2 == 0, f"x size ({H}*{W}) are not even."
x = x.view(B, H, W, C)
x0 = x[:, 0::2, 0::2, :] # B H/2 W/2 C
x1 = x[:, 1::2, 0::2, :] # B H/2 W/2 C
x2 = x[:, 0::2, 1::2, :] # B H/2 W/2 C
x3 = x[:, 1::2, 1::2, :] # B H/2 W/2 C
x = torch.cat([x0, x1, x2, x3], -1) # B H/2 W/2 4*C
x = x.view(B, -1, 4 * C) # B H/2*W/2 4*C
x = self.norm(x)
x = self.reduction(x)
return x
其他
PatchEmbed：
对输入图像使用 PatchEmbed 生成 token 表示：
class PatchEmbed(nn.Module):
r""" Image to Patch Embedding
Args:
img_size (int): Image size. Default: 224.
patch_size (int): Patch token size. Default: 4.
in_chans (int): Number of input image channels. Default: 3.
embed_dim (int): Number of linear projection output channels. Default: 96.
norm_layer (nn.Module, optional): Normalization layer. Default: None
"""
def __init__(self, img_size=224, patch_size=4, in_chans=3, embed_dim=96, norm_layer=None):
super().__init__()
img_size = to_2tuple(img_size)
patch_size = to_2tuple(patch_size)
patches_resolution = [img_size[0] //
patch_size[0], img_size[1] // patch_size[1]]
self.img_size = img_size
self.patch_size = patch_size
self.patches_resolution = patches_resolution
self.num_patches = patches_resolution[0] * patches_resolution[1]
self.in_chans = in_chans
self.embed_dim = embed_dim
self.proj = nn.Conv2d(in_chans, embed_dim,
kernel_size=patch_size, stride=patch_size)
if norm_layer is not None:
self.norm = norm_layer(embed_dim)
else:
self.norm = None
def forward(self, x):
B, C, H, W = x.shape
# FIXME look at relaxing size constraints
assert H == self.img_size[0] and W == self.img_size[1], \
f"Input image size ({H}*{W}) doesn't match model ({self.img_size[0]}*{self.img_size[1]})."
x = self.proj(x).flatten(2).transpose(1, 2) # B Ph*Pw C
if self.norm is not None:
x = self.norm(x)
return x
通用型的主干网络需要什么？
本文旨在使用 Transformer 构建一个通用的主干网络，那么一个通用的主干网络需要什么呢？
- 轻量
- 强大的特征提取能力
- 多尺度
local vision transformer
众所周知，Transformer 是一种自注意力，而自注意力的关键就是计算全局中所有 token 之间的关系，这似乎与 local 有很大的矛盾。
最近越来越多的工作对 local vision transformer 进行研究，其实际上是一种 local attention，比如之前的 VOLO outlooker attention，其优点主要在于计算复杂度低，相较于 Transformer 的全局粗略建模能够更 精细地在局部进行建模（VOLO 的观点），但是其局部的关注与 Transformer 是相悖的，因此提出了各种 Cross Window 的信息交流方式：
比如本文的 Shift Windows，美团 Twins 的 local attention 和 global attention 结合，华为 MSG-Transformer 使用的信使 token，交大 GG-Transformer 使用的 AdaptivelyDilatedSplitting 使用 Dilate 的思想来从全局采集 Window（类似于 shuffle 加上从深度到空间的转换），腾讯的 Shuffle Transformer（与 GG-Transformer 类似）等，以及之前的 Recurrent Criss-Cross Attention，其利用横纵轴上信息计算全局注意力，或是类似于 RCCA 模块的 CSWin Transformer.
这些都是 local attention，但是通过不同的方法增强了其全局建模的能力，具体原因可能是因为 local attention 的稀疏连接性，这也是 VOLO 的思想所在，并且除了上述网络，也在很多网络中得以体现，比如 ECANet 针对 SENet 的改进，其使用一维卷积获得注意力权重，但是取得了更好的效果。
关于这点将在 Demystifying Local Vision Transformer: Sparse Connectivity, Weight Sharing, and Dynamic Weight 进行讨论——Local vision transformer work 的原因究竟是什么？
